転造ボールねじ・精密ボールねじ・サポートユニット
転造ボールねじ（準備中）
型番：SDR 転造ボールねじ
精度等級：C10
ねじ軸外径 ：Φ6～15
リード(mm)：1～10
全長(mm) ：100～1000

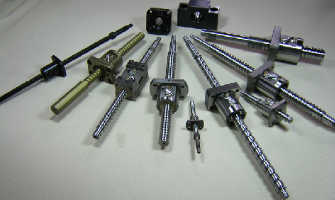

精密ボールねじ
精密ボールねじ
型番：3SD , 5SD , 7SD
ねじ軸外径 ：Φ4～25
リード(mm)：1～30
全長(mm) ：85～1500

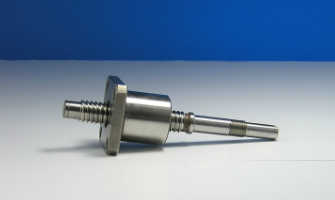

精密ボールねじ 左タイプ
型番：5SDL , 7SDL
ねじ軸外径 ：Φ8～15
リード(mm)：2～10
全長(mm) ：100～900
調べ方・注意事項
詳細をご覧になりたい部分をクリックすると、製図が開きます。
-
印は、標準品サイズです。
-
印は、特殊品サイズとしてご要望にお応えできます。
- ※同じ外径、リードでも使用する鋼球はメーカーにより異なります。
- ※精度等級は、３SDはC3、５SDはC5、７SDはC7となります。
Adobe Reader のダウンロード
製図ファイル（PDFファイル）を御覧いただくには、Acrobat Readerが必要です。Acrobat Readerをインストールされていない方は、最新版をダウンロード（無償）して頂くようお願いいたします。
精密ボールねじ一覧表 型番：３SD ５SD ７SD
精密ボールねじ 左タイプ 一覧表 型番：5SDL 7SDL
サポートユニット
固定側サポートユニット
固定側サポートユニット
角形タイプ
固定側サポートユニット
丸形タイプ
支持側サポートユニット
支持側サポートユニット
角形タイプ
支持側サポートユニット
丸形タイプ
